Utiliser un kit CPL pour étendre la portée filaire et wifi d'une box internet

---

Lorsqu'on habite une maison qui comporte des murs épais, il arrive fréquemment que l'onde wifi émise par la box internet ne puisse pas se propager dans certaines pièces. On peut naturellement remédier à ce problème en mettant en place une liaison ethernet filaire entre la box ethernet d'une part et la pièce non couverte par le wifi d'autre part. Cette solution est radicale mais elle nécessite des travaux et elle n'est pas très pratique si on veut pouvoir se connecter à internet depuis différents endroits de la maison, en utilisant divers terminaux.

Dans ce cas, une solution plus adaptée consiste à installer un kit CPL (kit Courant Porteur en Ligne). Un kit CPL est un système constitué de deux adapteurs (ou plus...). Chacun de ces adaptateurs doit être branché directement dans une prise de courant (pas dans une multiprise mais directement dans une prise de courant). Le premier adaptateur est relié à la box internet à l'aide d'un cable ethernet. Les autres adaptateurs sont reliés aux ordinateurs en filaire (à l'aide de cables ethernet) ou en wifi.

En effet, un adaptateur filaire permet de renvoyer sous forme filaire uniquement (via un cable ethernet) les informations qu'il reçoit en provenance de la box internet. Un adaptateur filaire et wifi permet permet de renvoyer ces informations sous forme filaire (via un cable ethernet) ou en wifi, ce qui crée un nouveau réseau wifi auquel on peut connecter ses terminaux

1) Installer et mettre en oeuvre d'un kit cpl

Pour mettre en oeuvre un kit CPL, il suffit de :
1) Brancher un premier adaptateur CPL (filaire) dans une prise de courant située près de la box internet puis de relier cet adapteur à la box internet à l'aide d'un cable ethernet;
2) Brancher un second adaptateur CPL (filaire et wifi), dans une prise de courant située dans la pièce depuis laquelle on souhaite pouvoir se connecter à internet, puis de de relier cet adaptateur à un ordinateur à l'aide d'un cable ethernet ou en wifi;
3) Connecter un PC ou un smartphone au réseau, en sélectionnant le nom de réseau puis en saisissant le mot de passe correspondant, fournis avec le produit.

Il est à noter que certains adaptateurs CPL filaires sont de type gigogne. Ils intègrent une interface en forme de prise de courant. Cela permet de brancher un appareil secteur quelconque sur l'adaptateur quand celui-ci enfiché dans une prise de courant.

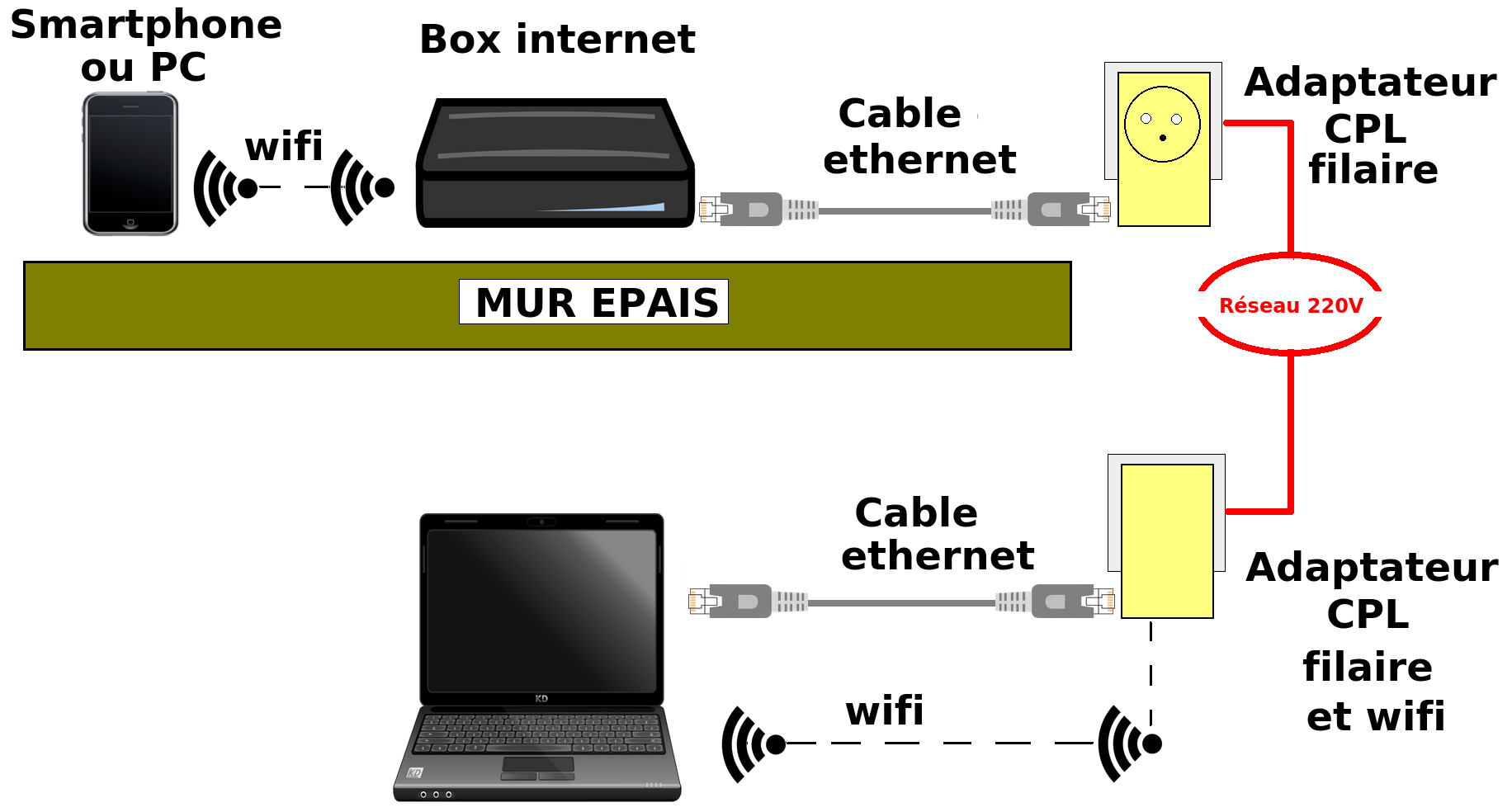

Le schéma suivant illustre l'installation et le fonctionnement d'un kit CPL.

Schéma d'ensemble d'un kit CPL

Remarque
On peut se demander pourquoi les informations internet qui passent par le réseau secteur 220V n'entrent pas en "collision" avec le courant secteur 50Hz 220V utilisé sur ce même réseau domestique. En fait, l'explication est toute simple. Les informations internet occupent une bande de fréquence haute (Mhz) tandis que le courant secteur 220V occupe une bande de fréquence basse (50Hz). Les deux types de signaux restent donc bien séparés bien qu'utilsant le même support physique. L'adaptateur CPL peut ainsi facilement récupérer le signal internet seul en filtrant les fréquences hautes uniquement.

2) Mise en oeuvre du kit CPL AV1000 WIFI de TP Link (ref WPA-7617KIT)

TP-Link est une société qui distribue des produits réseau et wifi reconnus pour leur fiabilité et leur performance.

Le kit CPL AV1000 WIFI de TP Link (ref WPA-7617KIT) comprend :
- un adaptateur filaire (Adapter TL-PA7017P);
- un adaptateur (répéteur) filaire et wifi (Extender TL-WPA7617).

Le guide d'installation rapide de TP-LINK Quick Installation Guide propose une installation rapide et simplifiée du kit CPL en suivant les trois étapes suivantes :
1) Branchez l'adaptateur filaire dans une prise de courant et connectez-le à la box internet via un câble Ethernet;
2) Branchez l'adaptateur filaire et wifi (appelé également répéteur ou extension) dans une prise de courant sur le même circuit électrique et attendez que le voyant "Réseau 220V actif", en forme de maison, de ce répéteur s'allume;
3) Connectez vos appareils à internet à l'aide du SSID (nom du réseau) et du mot de passe par défaut, inscrit sur l'étiquette collée sur la face haute de l'adaptateur filaire et wifi.

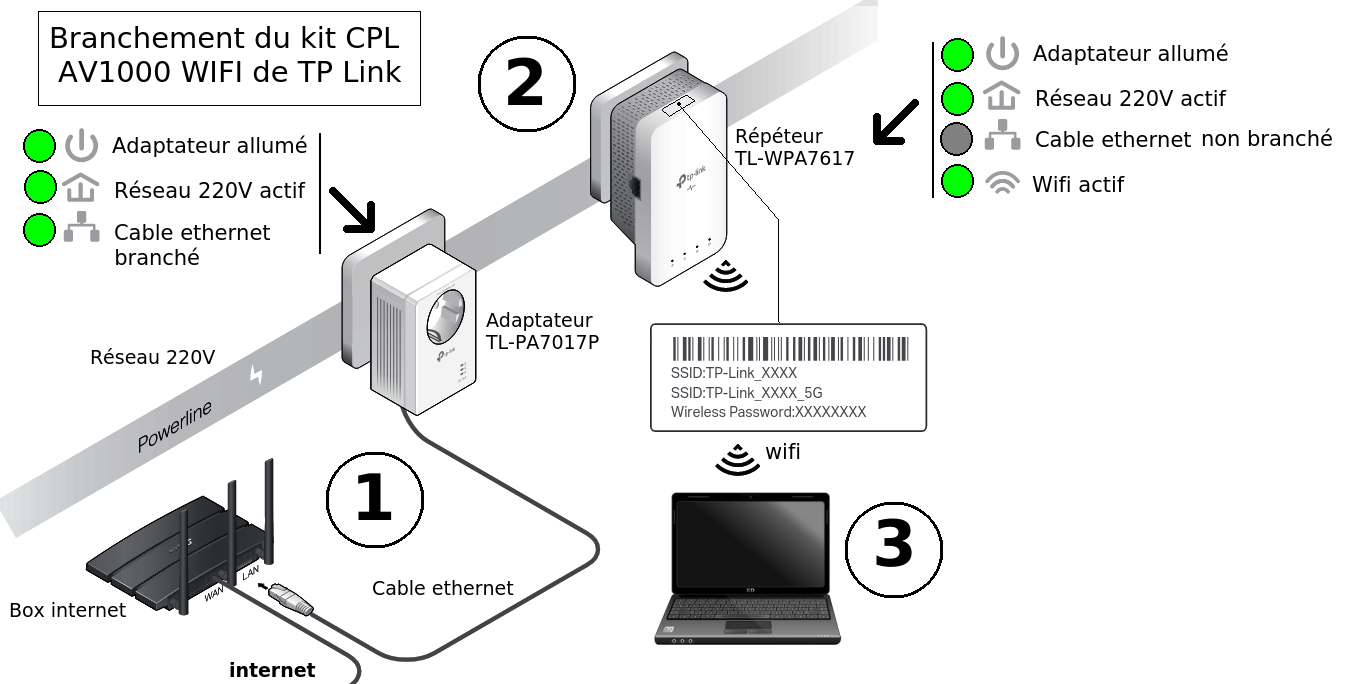

Installation du kit CPL AV1000 WIFI de TP Link

• Voyants lumineux situés en face avant des adaptateurs

Quand les adaptateurs sont branchés dans les prises de courant, les voyants adaptateur allumé et secteur 220V correspondants doivent briller en vert.
Quand le cable ethernet est branché entre la box internet et l'adaptateur filaire, le voyant cable ethernet branché de l'adaptateur filaire doit briller en vert.
Quand le wifi est actif, le voyant wifi actif de l'adaptateur filaire et wifi doit briller en vert.

• Boutons situés sur le coté des adaptateurs

L'adaptateur filaire présente sur son coté bas un bouton PAIR/RESET. Il faut appuyer sur ce bouton et le maintenir enfoncé pendant 1 seconde pour forcer l'adaptateur filaire à rejoindre le réseau CPL sécurisé. Il faut appuyer sur ce bouton et le maintenir enfoncé pendant au moins 6 secondes, puis le relâcher, pour réinitialiser l'adaptateur filaire aux paramètres usine par défaut.

L'adaptateur filaire et wifi présente sur son coté droit trois boutons : un bouton PAIR/RESET, un bouton WIFI et un bouton LED :
- Le bouton "PAIR/RESET" de l'adaptateur filaire et wifi a la même fonction et le même usage que celui de l'adaptateur filaire;
- Le bouton "LED" permet d'éteindre (ou de laisser allumés) l'ensemble des voyants led situés en face avant des adaptateurs;
- Le bouton "WIFI" permet (si on l'appuie en le maintenant appuyé pendant environ 5 secondes) d'activer ou de désactiver le wifi.

• Problème rencontré

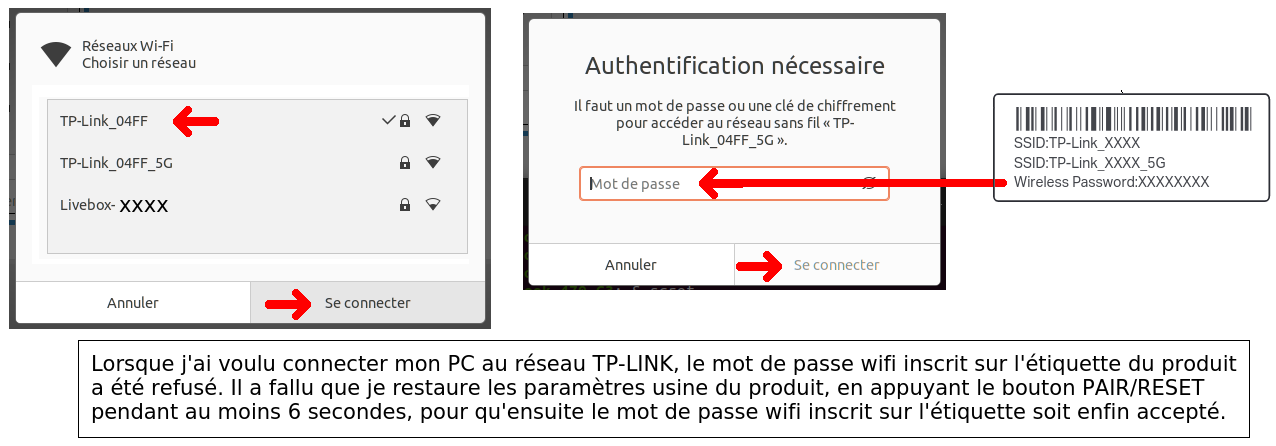

En fait, lors de la mise en oeuvre du kit, j'ai personnellement rencontré le problème suivant lors de l'étape 3. Lors de la saisie du mot de passe wifi indiqué sur l'adaptateur, pour connecter mon PC au réseau, le message d'erreur "mot de passe erroné ! " s'est systématiquement affiché. J'ai résolu le problème en restaurant les paramètres usine des adaptateurs (à l'aide des boutons "PAIR/RESET"). Tout est alors rentré dans l'ordre.

Connexion d'un ordinateur au réseau TP-LINK

• Documentation

La documentation du du kit CPL AV1000 WIFI de TP Link (ref WPA-7617KIT) se trouve sur le site de TP-LINK, en rubrique Support/Download

On y trouve notamment la documentation suivante relative à ce kit :
- Guide d'installation rapide du kit CPL AV1000 WIFI de TP Link;
- Guide utilisateur du kit CPL AV1000 WIFI de TP Link;
- Mode d'emploi du kit CPL AV1000 WIFI de TP Link;
- Notice du kit CPL AV1000 WIFI de TP Link.
