Commander et assembler un Raspberry Pi 3 B+
La Fondation Rasberry Pi est une association caritative fondée en 2009 qui est à l'origine du développement du nano ordinateur mono-carte à processeur ARM Raspberry Pi. Cette association développe des ressources gratuites et utilise le système d'exploitation libre Linux Raspbian pour tous les modèles de Raspberry Pi.
Pour assembler un Raspberry Pi, il faut disposer des 6 éléments suivants :
1) Une carte processeur Raspberry Pi
2) Un boitier pour la carte Raspberry Pi
3) Un adaptateur secteur pour la carte Raspberry Pi
4) Trois (à minimum deux ) dissipateurs de chaleur
5) Un mini ventilateur (optionnellement)
6) Une micro carte mémoire (micro SD) pour la carte Raspberry Pi
Il est nécessaire de monter des dissipateurs de chaleur sur les puces du Raspberry pour éviter que celui-ci chauffe trop lors de son utilisation, Avec l'ajout d'un mini ventilateur, le Raspberry ne chauffe pas du tout.
1) Commander les éléments nécessaires

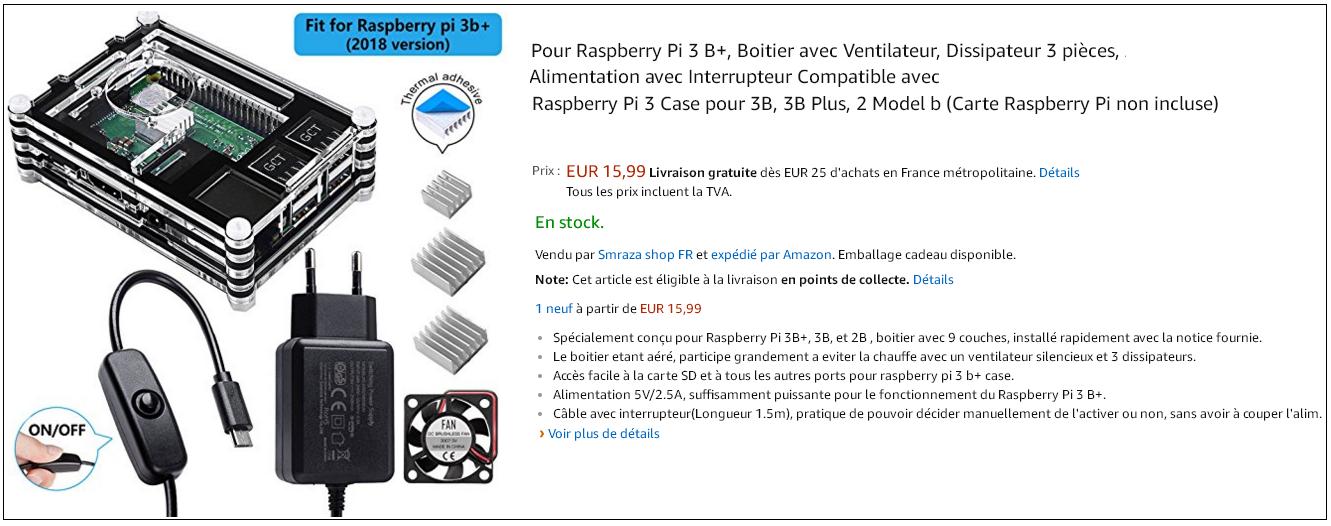

Les éléments pré-cités peuvent être commandés sur différents sites internet (comme par exemple sur le site Amazon ou sur le site spécialisé Kubii ...)

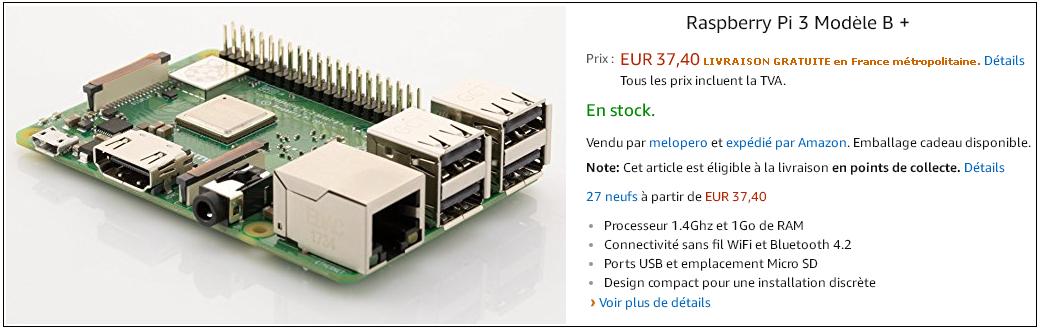

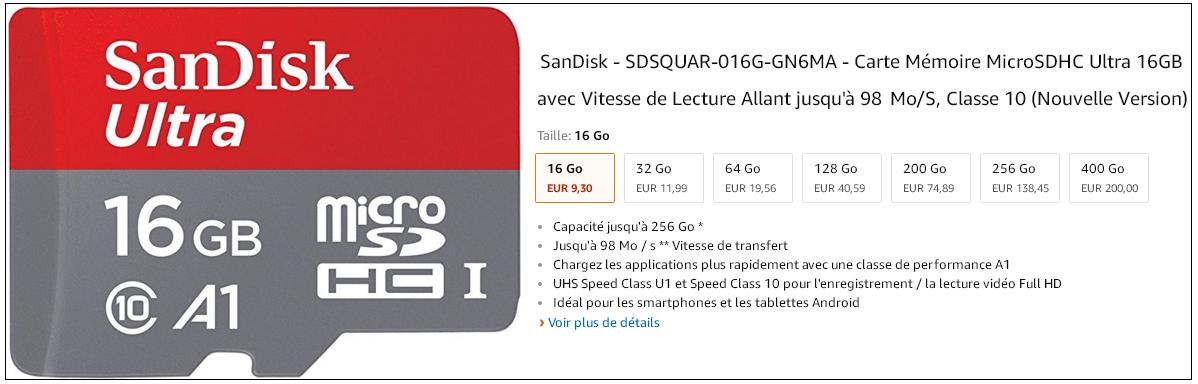

À la date d'écriture de ces lignes (juin 2018), le dernier modèle Raspberry Pi est le Raspberry Pi 3 B+. Ce modèle est compatible avec la dernière version de Raspbian (fichier 2018-04-18-raspbian-stretch.zip d'une taille de 1,7Go) téléchargeable sur le site de la Fondation Rasberry Pi. Une fois décompressé, ce fichier donne un fichier image Raspbian ( 2018-04-18-raspbian-stretch.img) d'une taille de 4,8Go installable sur la micro SD Card 16Go (Voir la page Installer Raspbian sur un Rasberry Pi). La micro carte mémoire, destinée à accueillir le système d'exploitation Linux Raspbian (distribution dérivée de Linux Debian), doit être dotée d'une vitesse de lecture suffisament rapide.
Une fois assemblé, le Raspberry Pi doit être raccordé aux éléments suivants :
• Un écran doté d'une prise HDMI;
• Un clavier USB;
• Une souris USB;
• Une prise secteur (via l'adaptateur secteur);
• Un casque ou un système audio (facultativement).
Il est à noter qu'un écran VGA peut fonctionner avec le Raspberry Pi à condition d'utiliser un adaptateur VGA-HDMI compatible. (à commander en supplément si nécessaire)

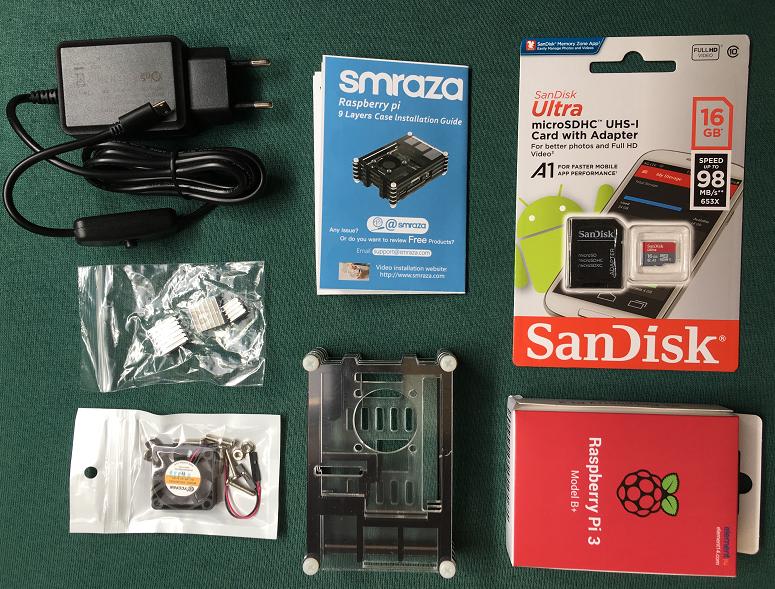

À la réception de la commande, les 6 éléments pré-cités sont clairement identifiables.

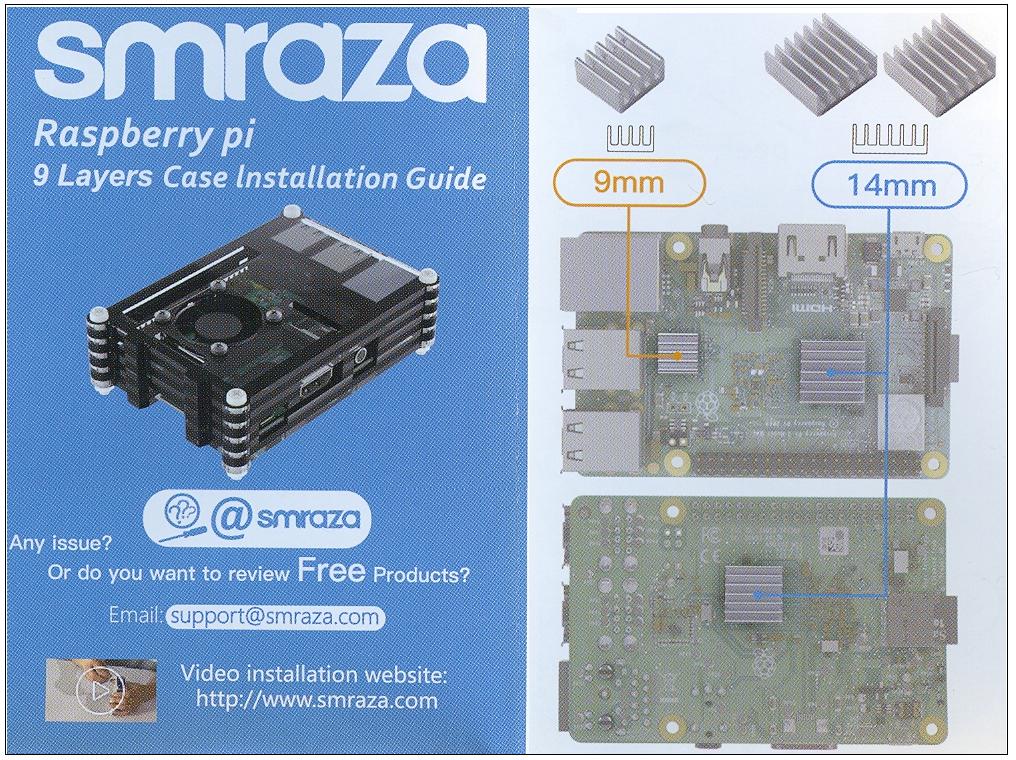

La notice d'explication fournie par la société Smraza est claire et montre très bien les endroits où il faut :
• coller les trois dissipateurs de chaleur (après avoir retiré la couche adhésive bleue située au dos de ces dissipateurs);
• brancher le mini ventilateur sur la carte Raspberry Pi.
Elle explique également très clairement comment assembler le boîtier, monter le ventilateur sur le boîtier et positionner la carte Raspberry Pi dans le boîtier.

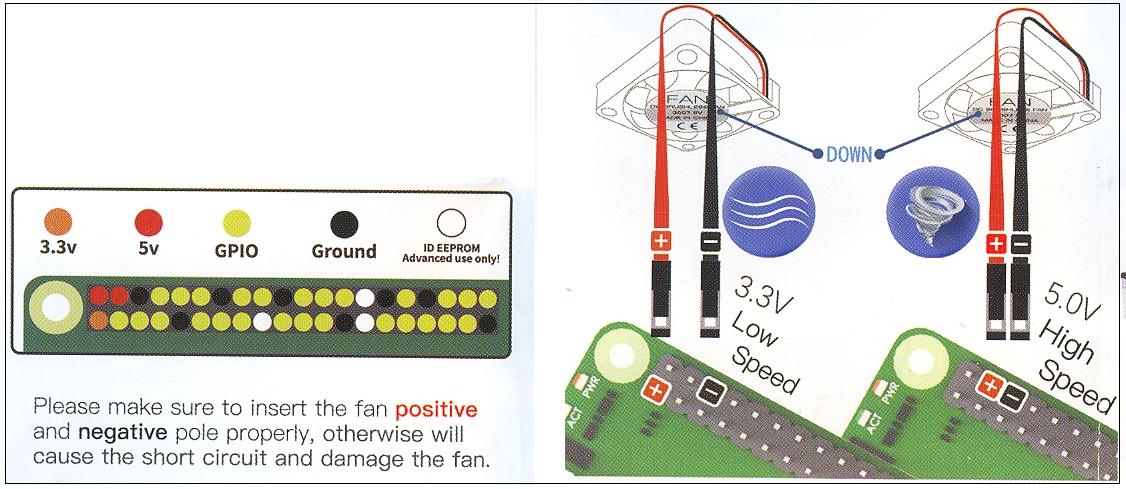

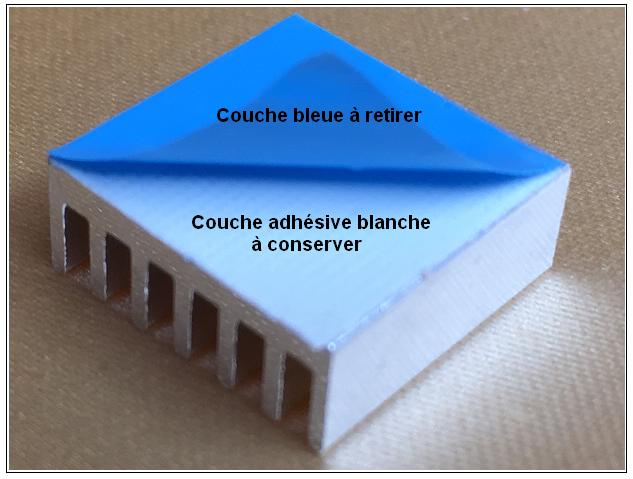

Il est à noter que s'il est alimenté en 3,3V, le ventilateur tourne moins vite que s'il est alimenté en 5 V. Cependant une alimentation en 3.3 V semble suffisante d'autant plus qu'on a ici 3 dissipateurs de chaleur. Il faut veiller à monter le ventilateur avec le texte en dessous (texte non visible si on regarde le boîtier vu de dessus une fois monté). Il faut également faire attention à ne pas inverser le branchement des prises femelles (rouge 3.3V) et (noire terre) sous peine d'endommager le ventilateur. Enfin, pour ce qui concerne les trois dissipateurs de chaleur, il faut faire attention à décoller uniquement les couche de couleur bleue et à ne pas retirer en même temps les couches de couleur blanche qui sont juste en dessous En effet, ces dernières sont adhésives et leur présence sur les dissipateurs est indispensable pour pouvoir coller les dissipateurs sur les puces du Raspberry Pi.
2 dissipateurs de chaleur sont collés, d'une simple pression, sur deux puces située sur le dessus de la carte ;
Un dissipateur de chaleur estégalement collé, de la même façon, sur une puce située sur le dessous de la carte ;

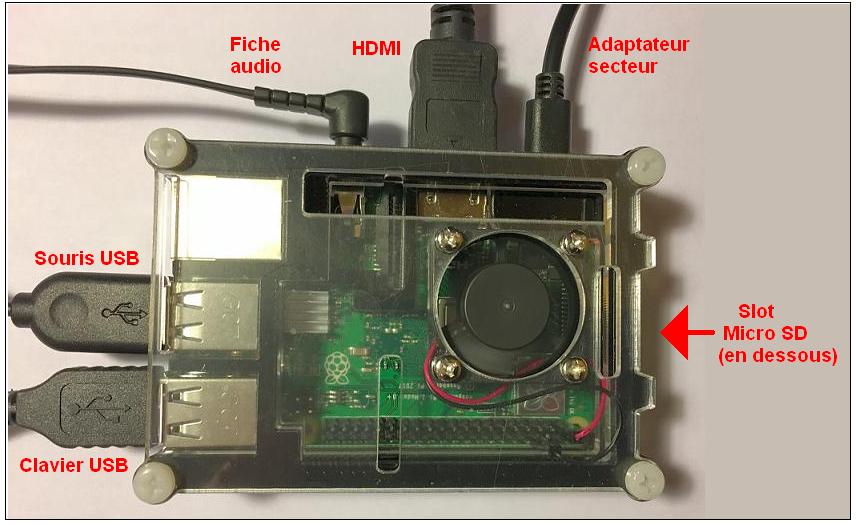

Une fois positionné dans son boîtier, le Raspberry Pi 3 B+ présente l'aspect suivant et est prêt à être utilisé.
